中壓三電平HD3X-IGBT
中壓三電平HD3X-IGBT_變頻器

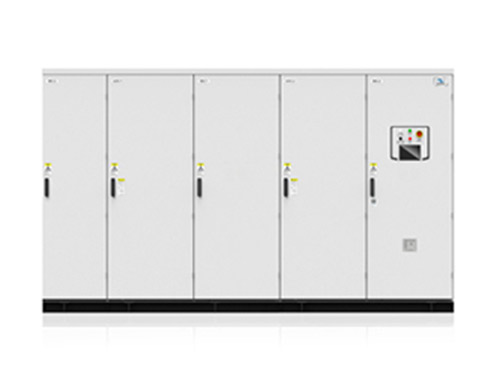

HD3X系列產品是基于NPC三電平技術平臺的中壓大功率水冷變頻器，具備兩/四象限、同/異步機控制的高性能矢量型變頻器，支持單傳、多傳、冗余等多種傳動形式；是一款定位于高端傳動應用、高性能速度及轉矩控制的驅動產品。具備高可靠性、靈活的系統集成能力、便捷的調試維護、高功率密度等特點。無論是模塊結構、功率密度、響應和精度，還是產品的適用范圍，HD3X系列產品均樹立了全新的行業標桿。HD3X系列包含3.3KV/2.3KV NPC三電平水冷變頻器兩款產品,單機功率最大4MVA，標準機型W*H*D 2250*2250*1000mm。產品全正面維護，無需后維護空間。模塊化設計，平均維護時間小于1小時，標準機型防護等級IP32，環境適應能力強，高可靠性水冷設計，柜內凝露、滴水可靠防護。
去離子水技術
主循環冷卻回路由主循環泵、水風換熱器、低位緩沖水箱、過濾系統、離子交
換系統等組成閉合循環冷卻回路。內部去離子冷卻水設有溫度、壓力、離子濃度與去離子水量保護功能。外部冷卻水設有溫度、壓力與液位保護功能。
低開關頻率技術
500 Hz開關頻率下的矢量控制（有/無速度傳感器），已經在產品中使用。動態響應、低頻帶載、穩速精度、速度脈動、中點控制等指標，測試結果好。
采用優化PWM（SHEPWM、CHOPWM）調制技術，使得低開關頻率的同時，獲得良好
的諧波特性。
矢量控制技術
低電壓穿越技術
低電壓穿越過程中，通過制動電阻的投入及中點控制算法，抑制母線電壓上升，控制中點平衡，限制電機側轉矩脈動，變流器保持并網運行，同時提供無功補償
