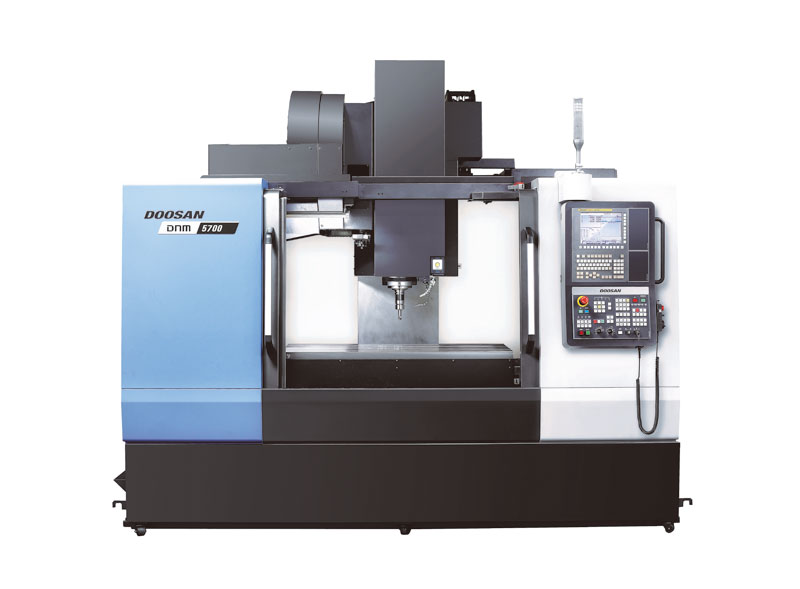

斗山機床汲取斗山最暢銷機型DNM II系列的優秀DNA，研發并上市了具有高生產力、高精密、高效零件加工能力的New DNM series(產品名稱 : DNM 4500 & 5700 & 6700 : 下稱 New DNM系列)。以“超乎想象的可靠性（Reliability beyond expectations）”為概念設計完成的New DNM 系列不僅擁有便捷、高效、環保等特點，同時擁有超乎想象的可靠性。
New DNM 系列與傳統的DNM II安裝面積相同，但加工范圍、工作臺尺寸、額定負荷均有所提高，且最大限度縮短了換刀時間。該系列標配高精密加工時的核心部件——直聯主軸(8000 r/min, 18.5/11 kW) ，同時采用熱位移控制功能，降低主軸產生的熱量，確保穩定的加工。進給系統采用潤滑脂潤滑，不僅大幅降低每年的設備維護費用，還從根本上解決了原先的潤滑方式對作業環境造成的影響，全面改善了作業環境。
同級最高加工能力
New DNM 系列與舊系列擁有相同的安裝面積，但X軸、Y軸進給距離增加，加工空間最大可擴大6%。工作臺尺寸相比舊系列增加14%，可以輕而易舉地加工多種形狀和尺寸的工件。工作臺的額定負荷增加25% ，生產性能大幅提升。主軸功率和扭矩也有所提升，實現最強加工能力。
標配直聯式主軸，提高生產力
New DNM 系列將高精密加工的核心配件—主軸，從皮帶式變更為直聯式，標配8000 r/min, 18.5/11 kW的直聯式主軸，大幅降低了高速加工過程中主軸產生的振動和噪音。換刀時間相比舊機型縮短14%，提高了主軸和進給軸的加減速性能，從而減少非切削時間。同時，直聯式主軸可以將加工過程中發生的主軸熱位移比舊設備降低40%，使加工更加穩定。為了控制熱位移，該系列同樣采用斗山特有的熱位移控制功能，從根本上解決主軸發熱問題，確保更加穩定的加工。
操作便捷的環保設備
New DNM 系列改變傳統設備進給軸潤滑方式，采用潤滑脂潤滑，不僅改善了作業環境，每年還可節省55%的維護費用。從原本每三天添加一次，到現在的每三個月更換一次，大幅提升設備運行經濟性。導軌用油和切削油不會混合，因此不需要安裝撇油器，減少惡臭，現場作業環境大幅改善。
便捷性
機械加工過程中出現換刀臂(Changer Arm)突然停止的情況時，New DNM 系列不需要識別換刀臂的運轉方向，只需要通過一個按鍵(Auto Recovery)就能一次性解決問題，提高了設備的管理便捷性。同時配有可以通過彈出窗口確認的E.O.P(Easy Operation Package)功能和同時監控多臺設備的Multi Machine Monitor功能，大幅提升了設備的操作便捷性。
| 分類 | 單位 | DNM 4500 | DNM 5700 | DNM 6700 |
|---|---|---|---|---|
| 最高主軸轉速 | r/min | 8000 {8000, 12000} | ||
| 主軸電機功率 | kW |
18.5 /11 {8000 r/min : 15/11} {12000 r/min : 18.5/11} |
||
| 主軸錐度 | TAPER | ISO #40, 7/24 TAPER | ||
| 工作臺尺寸 | mm | 1000 x 450 | 1300 x 570 | 1500 x 670 |
| 允許負荷 | kg | 600 | 1000 | 1300 |
| 行程 (X / Y / Z) | mm | 800 / 450 / 510 | 1050 / 570 / 510 | 1300 / 670 / 625 |
| NC 系統 | - | DOOSAN FANUC i | ||
{ } :選件
